Base da Mesa - Gaveta da Eletrônica

O Isopor está se transformando em MDF... finalmente tive um tempo durante o Carnaval para adiantar a construção da Mesa XYZ.

Por enquanto não é muita coisa, só a base dentro da qual ficará alojada eletrônica. É uma grande gaveta com 9cm de espessura e suas laterais servem de estrutura para a base do mecanismo todo. Como disse o Jorge, tem que começar a construir de baixo para cima.

Não mostrei o detalhe da fabricação das peças de madeira, isso é ofício de marceneiro e não se aprende com algumas fotos, desculpem. Quando as peças forem feitas na Laser elas também já virao cortadas, então esta montagem se assemelha bastante ao que será um caso real.

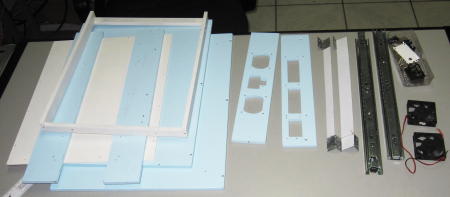

Depois de tudo pronto, desmontei e pintei. Quando estiver cheia de eletrônica será mais difícil pintar...

As laterais com seus assessórios internos:

Os trilhos da gaveta e no fundo os coolers e conector para cabo de força/interruptor/fuzível e chave 110/220V.

A frente da Gaveta tem o filtro de ar e um mini painel. O painel só tem um Led mas no futuro vai servir para o SD-CARD para os arquivos de impressão.

Rapidamente se forma uma gaveta...

Dá para ver os suportes para guiar os cabos em ambos os lados.

Graças aos trilhos telescópicos todo o interior ficou bem acessível.

Tem amplo espaço para os drivers e eletrônica da RepRap.

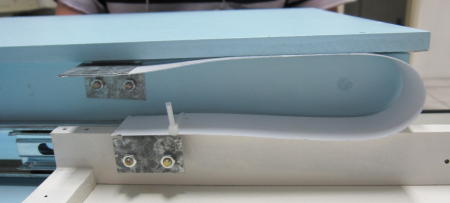

Detalhe dos guias para os cabos. Feito com uma tira de PVC de 0,5mm e duas chapinhas de metal.

A previsão é que serão muitos cabos, mesmo usando flats...

Esta é uma visão mais global.

No fundo, os coolers têm um corte baixo para não prejudicar a estrutura da base,

Na frente, o filtro fica preso com uma estrutura de arame. Acho que será muito necessário para não encher a eletrônica de pó...

Agora posso me dedicar à parte mais interessante, fazer a mesa e o eixo X.

Espero que na hora em que juntar tudo não dê alguma zebra...
